Как поменять тормозной цилиндр на ваз 2114

Как снять и установить задний тормозной цилиндр на ваз 2114, 2113, 2115

Задний тормозной цилиндр отвечает за эффективное торможение вашей машины. Поэтому нужно время от времени проверять его работу. Ведь от него зависит ваша безопасность на дороге. Находится он под барабаном заднего колеса. Для получения доступа к нему нужно снять колесо и вытащить барабан.

Выбираем тормозной цилиндр.

На сегодняшний день существует огромное количество производителей запчастей для автомобилей. И нетрудно запутаться при выборе качественных запчастей. Для того, чтобы определиться с выбором, можно почитать отзывы в интернете. Мы тоже почитали и пришли к определенным выводам. Самым надежным тормозным цилиндром считается цилиндр фирмы ATE. Также не уступает ему цилиндр фирмы “Базальт”. Можно еще посмотреть на продукцию фирмы Крафт.

Как определить неисправность тормозного цилиндра.

Первым звоночком неисправности в тормозной системе будет утечка тормозной жидкости. Также можно оценить состояние цилиндров при замене задних колодок. Обычно в тормозных цилиндрах рвутся резинки, закисают поршни. Конечно их можно отремонтировать, но гораздо проще поменять их на новые, благо цена на них не кусается. В магазинах можно найти цилиндры в пределах 400 рублей.

Замена заднего тормозного цилиндра.

  1. Первым делом нужно снять тормозной барабан.
  2. Поднимаем ручник до упора.
  3. Снимаем со штуцера прокачки колпачок и ключом на 8 полностью выкручиваем его.
  4. Смазываем штуцер смазкой.
  5. Ослабляем затяжку штуцера тормозной трубки.
  6. Окончательно выкручиваем штуцер.
  7. Откручиваем 2 болта крепления рабочего цилиндра.
  8. Наденьте на трубку колпачок от штуцера, чтобы не вытекала тормозная жидкость.
  9. Снимаем тормозной цилиндр со щита.
  10. перед установкой очищаем все делали от ржавчины и грязи и обезжириваем рабочие поверхности.
  11. Устанавливаем тормозной цилиндр на место в обратном порядке.
  12. Устанавливаем на место тормозной барабан.

Прокачиваем тормозную систему и проверяем все на герметичность.

Видео по замене тормозного цилиндра:

Особенности замены заднего тормозного цилиндра 2114

Хорошо известно, что исправность тормозной системы в автомобиле имеет огромное значение, так как она непосредственно связана с безопасностью движения на дорогах. Поэтому при возникновении любых неполадок в этой системе необходимо срочно производить ремонт и замену деталей, которые являются проблемными.

Задний тормозной цилиндр

ТОРМОЗНАЯ СИСТЕМА

На всех современных автомобилях устанавливается тормозная система гидравлического типа, а в качестве элементов торможения применяются диски или барабаны. Диски считаются более эффективными по своему действию, но барабаны дольше не изнашиваются. В тормозной системе ВАЗ 2114 присутствуют следующие детали:

  • Главный тормозной цилиндр;
  • Суппорт передний (правый и левый, между собой они не взаимозаменяемы);
  • Рабочий задний тормозной цилиндр (по одному на каждое заднее колесо);
  • Вакуумный усилитель;
  • Трубки;
  • Шланги;
  • Диски (на передних колесах, одинаковые между собой);
  • Барабаны (на задних колесах, между собой взаимозаменяемые).

Из салона система управляется с помощью педали, свободный ход регулируется штоком.

ЗАДНИЙ ТОРМОЗНОЙ ЦИЛИНДР

Рабочий задний тормозной цилиндр на ВАЗ представляет собой устройство, в котором два поршенька под давлением, создаваемым жидкостью, раздвигают задние колодки. Колодки прижимаются к барабанам, происходит торможение.

Задний тормозной цилиндр на 2114 (ЗТЦ) может быть разного производства. В России существует достаточно много предприятий, специализирующихся на выпуске запасных частей к автомобилям. Оригинальными являются детали производства АвтоВАЗ, много запасных частей для «вазовских» авто производят в Самаре. Но есть еще и продукция других фирм (в том числе иностранных):

  • Ate, Германия;
  • Samco, Италия;
  • Lucas;
  • Fenox;
  • AP Lockheed;
  • «Базальт»;
  • «Крафт».

ЗТЦ Крафт

Среди всех перечисленных фирм, по отзывам покупателей лучше всех зарекомендовала себя продукция фирмы ATE. Среди российских брендов можно отметить компанию «Базальт»

В зависимости от производителя и региона продажи цена цилиндра в среднем колеблется от 250 до 700 рублей (по состоянию на 2105 год). Разницы между ЗТЦ моделей ВАЗ 2114 и ВАЗ 2115 нет, детали полностью взаимозаменяемы между собой.

На полностью собранном автомобиле не видно, где находится задний тормозной цилиндр, он расположен внутри заднего барабана. Но понять, где он есть, можно по тормозной трубке, подходящей к цилиндру.

НЕИСПРАВНОСТИ

  1. Уходит тормозная жидкость из бачка;
  2. Задний барабан влажный, заметно подтекание жидкости;
  3. Пропала эффективность торможения, педаль «берет» в самом конце хода, иногда не с первого качка.
  1. Естественный износ;
  2. Разъело манжеты вследствие смешивания разных типов тормозной жидкости;
  3. Плохое качество детали;
  4. Выдавило поршеньки по причине сильной изношенности колодок.

Бывает, что поршни внутри корпуса заклинивают. Если это происходит при разведенных по сторонам поршнях, то автомобиль начинает постоянно подтормаживать, и барабан перегревается. С таким дефектом ездить нельзя, машину необходимо срочно ставить на ремонт.

Есть один нюанс, на котором стоит заострить внимание. Часто во время прокачки тормозов мастера при попытке отвернуть обламывают прокачной штуцер на цилиндре. Не помогает даже WD-40. Происходит это вследствие того, что со временем «прокачка» закипает в корпусе ЗТЦ. Поэтому, прежде чем прокачивать тормоза, следует иметь в запасе новые детали для замены.

Читать еще:  Как поменять диодный мост на ваз 2114

Есть и хитрый способ, который поможет не обломать штуцер. Перед отворачиванием необходимо аккуратно (не поломать молотком штуцер!), но тщательно обстучать корпус вокруг штуцера прокачки и попробовать его стронуть с места.

После этого без применения особого усилия пытаемся «прокачку» ослабить. Не идет? Тогда обстукиваем еще раз. Скорее всего, терпение будет вознаграждено, и проблемы, связанной с внеплановой заменой цилиндра, не возникнет.

Задние тормозные цилиндры рекомендуется менять сразу парой даже в том случае, если потек только один из них. Для замены потребуются следующие инструменты:

  • Автомобильный домкрат;
  • Балонный ключ;
  • Упоры для колеса;
  • Ключи на 10 и 12;
  • Молоток;
  • Деревянный брусок (а лучше выколотку из латуни или бронзы);
  • Ключ для прокачки тормозов.

Замена заднего тормозного цилиндра на ВАЗ 2114 происходит следующим образом (если нет автомобильного подъемника):

  • Ослабляем болты на заднем колесе, домкратом осуществляем подъем машины, снимаем колесо;
  • Отворачиваем два болта на барабане (они служат и направляющими для колеса) ключом на 12;
  • Снимаем барабан. Если он не сходит, обстукиваем молотком через выколотку или деревянный брусок. Важно! Нельзя ставить машину на ручной тормоз, рычаг «ручника» должен быть отпущен до конца;
  • Снимает колодки;
  • Отворачиваем тормозную трубку ключом на 10;
  • Откручиваем два болта крепления цилиндра (также ключ на 10).

Все, задний тормозной цилиндр 2114 снят. Еще один маленький нюанс. Когда мы отсоединили трубку от него, потекла жидкость.

Лучше трубку заткнуть деревянным чопиком – меньше жидкости придется заливать, и проще будет прокачивать тормоза.

Установка заднего тормозного цилиндра производится в обратном порядке.

Вот в целом и все, как заменить задний тормозной цилиндр, мы разобрались. Следует еще удалить воздух из системы путем прокачки тормозов. После всех выполненных работ следует проверить работоспособность новой детали. Проверить:

  • Нет ли течи жидкости после произведенной замены;
  • Разводятся ли тормозные колодки на колесе, где менялся ЗТЦ.

Работоспособность новой детали можно проверить до установки колеса на место, но такую проверку нужно делать вдвоем. Впрочем, и прокачать тормоза одному не получится. Проверку делаем следующим образом:

  • Один из участников садится за руль, нажимает на педаль тормоза и удерживает ее в нажатом положении;
  • Второй участник пытается прокрутить барабан и смотрит, нет ли подтеков жидкости.

Если все в порядке, устанавливаем колесо на место. Если барабан прокручивается или течет жидкость, цилиндр придется поменять.

Здесь есть еще один момент, который не всегда учитывают мастера. После прокачки заводим двигатель, несколько раз нажимаем на педаль тормоза, и только после этого проверяем эффективность тормозов при движении (убедившись в полной исправности системы). Немало было случаев, когда проверяли тормоза, разогнавшись перед препятствием. В результате получали разбитую машину. Замена заднего тормозного цилиндра – дело несложное, но очень ответственное, и требует аккуратности и внимательности.

Замена заднего тормозного цилиндра на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Тормозной цилиндр – их всего как правило 5 штук в автомобиле, два стоят на задних колёсах, ещё два на передних (Передние и задние тормозные цилиндры значительно отличаются между собой) и ещё один располагается в подкапотном пространстве автомобиля, как правило тот который под капотом находиться называется главным тормозным цилиндром, а те которые по колёсам разбросаны, называются рабочими, все цилиндры работаю совместно и одновременно при торможении и если какой то один выйдет из строя (Переднего правого колеса к примеру) то колесо перестанет тормозить, но это ещё пол беды, так как машина всё же будет останавливаться, просто это не четыре колеса будут делать, а всего лишь три, а вот если в негодность придёт главный тормозной цилиндр при езде, то это уже очёнь опасно и в самом хорошем случае либо колёса все заблокируются (Педаль тормоза ещё в пол уйдёт и вы её никак от туда не вытащите, пока цилиндр не поменяете) и автомобиль резко остановиться, либо же тормозов вообще не будет и двигателем придётся останавливать автомобиль.

Примечание!
Для того чтобы осуществить замену заднего тормозного цилиндра, вам понадобиться самый минимальный набор инструментов из: Гаечного ключа «на 10» и пассатижей, ну а чтобы провести прокачку тормозов после замены цилиндра (Её обязательно нужно проводить, а иначе тормозов в прямом смысле не будет) нужны будут ещё кой какие инструменты, какие именно вы узнаете по мере прочтения статьи и кстати не преступайте за работу, пока не прочтёте подробно статью потому что есть кой какие нюансы которые вы должны будете заранее знать, а не искать потом в тексте как устранить ту или иную причину!

Читать еще:  Ремонт коробки ваз 2114

Краткое содержание:

Где находится задний тормозной цилиндр?
Весь тормозной механизм у задних колёса закрывает тормозной барабан и если его не снять, то такие вещи как тормозные колодки, рабочие тормозные цилиндры вы уже не увидите, поэтому в начале снимаем тормозной барабан (Как его снять, мы описали в пункте первым, листайте статью ниже) и перед вами будет стоять вот такая картина (см. фото ниже), на ней для наглядности стрелкой мы уже указали месторасположение рабочего цилиндра тормозов, поэтому вы его точно найдёте.

Когда нужно менять задний тормозной цилиндр?
Постепенно он изнашивается и начинает течь, проверить это очень легко, просто по чаще под автомобиль заглядывать нужно, если вы всё же заметили что под автомобилем начали появляться капли и асфальт стал становиться мокрым, то в таком случае ищите то место от куда идёт течь, если на заднем колесе (На внутренней его части) видны частички тормозной жидкости (см. маленькое фото ниже) то это говорит как раз таки об неисправности рабочего тормозного цилиндра (Он течёт), в этом случае ещё кожух барабана может быть весь в жидкости (см. большое фото, но это уже через тормозную трубку жидкость скорее всего просачивается) и сама тормозная жидкость тратиться будет быстрее, но он может даже и не течь, а просто цилиндр либо заклинить может (Колесо застопориться в этом случае и крутиться не будет), либо вообще работать перестанет (Все колёса будут тормозить, кроме одного заднего), при выявлении таких симптомов стоит первое своё внимание на тормозной шланг обратить который идёт к колесу (Он тоже может течь и колесо тормозить так же не будет), ну а потом до самого цилиндра добраться и по необходимости менять его на новый.

Как заменить задний тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

Примечание!
Если вы решите немного денег сэкономить и отремонтировать тормозной цилиндр, то мы вам делать этого не рекомендуем, во-первых инструменты нужны будут специальные для этого, а во-вторых новый не таких больших денег стоит и ещё не факт что отремонтированный тормозной цилиндр, у вас через некоторое время не заклинит, поэтому лучше всего новый приобретите и замените его старым!

Снятие:
1) Сперва тормозной барабан снять с автомобиля нужно будет и ещё колесо при этом, потом колодки подлежат снятию и можно преступать к замене самого цилиндра, если же вы не умеете этого делать или же умеете но просто не помните принцип снятия и установки, то в таком случае изучите статью под названием: «Замена задних тормозных колодок на автомобиле» в которой мы всё подробно описали.

2) Теперь той же самой щёткой которой вы барабан должны были очистить от грязи, очистите с обратной стороны щиток тормозного барабана, а именно в том месте очистите где болты крепления тормозного цилиндра расположены и где тормозная трубка располагается, если у вас есть жидкость типа WD-40 то и её на обратную сторону щитка нанесите.

3) Затем отверните ключом гайку которая тормозную трубку крепит, после отворачивания отсоедините трубку и будьте готовы к тому, что из неё тормозная жидкость польётся, чтобы жидкости много не вытекло, обязательно чем ни будь закройте трубку (К примеру снятым колпачком со штуцера прокачки можно, как это на маленьком фото показано, месторасположение данного колпачка тоже показано чтобы вы знали, синей стрелкой).

4) В завершение придерживая рукой тормозной цилиндр, выкрутите два болта которые его крепят и после этого снимите полностью с автомобиля и произведите замену его на новый рабочий тормозной цилиндр.

Установка:
Установка производиться в обратном порядке снятию, но только тормоза прокачать после установки нужно будет, о том как это сделать читайте в статье под названием: «Прокачка тормозной системы на автомобиле».

Дополнительный видео-ролик:
Ниже мы закрепили ролик, в котором человек подробно объясняет каким образом можно снять рабочий цилиндр с автомобиля и в каких местах нужно наносить WD-40 чтобы его легче снять можно было.

Передний тормозной цилиндр Ваз 2114

Наверное, никому не нужно объяснять важность тормозной системы автомобиля для обеспечения максимальной безопасности во время движения. Система состоит из множества элементов, каждый из которых выполняет вою функцию. Сегодня мы подробно остановимся на такой детали как передний тормозной цилиндр для Ваз 2114. Конструктивно, элемент располагается в тормозном суппорте (правом и левом).

Внутри узла расположены поршни, которые по нажатию на педаль тормоза, под давлением тормозной жидкости задействуются и нажимают на колодки. Последние упираются в тормозной диск тем самым препятствуя вращению передних колес.

Читать еще:  Как проверить датчик кислорода ваз 2114

Место расположения узла и его конструкция

Разыскать цилиндр достаточно просто, для этого необходимо снять суппорт или тормозные колодки. Изделие состоит из нескольких важных элементов:
— корпуса;
— рабочего поршня;
— штуцера;
— специальной уплотнительной прокладки (пыльника) препятствующей попаданию внутрь конструкции микрочастиц, грязи, пыли и прочих элементов, способных негативным образом отразиться на работе поршня.

Как определить момент замены?

На работу тормозной системы в целом, могут влиять множество различных составных элементов, имеющих неисправность. Но каждому элементу свойственны свои индивидуальные признаки, по которым можно «вычислить» ту или иную проблемную деталь.
Отследить неполадки, которые присущи именно системе тормозного цилиндра довольно просто, вот некоторые из них:
1. Закисший поршень. Это достаточно распространенное явление на автомобилях с большим пробегом, ресурсом использования. Косвенные признаки, указывающие на эту проблему – застопоривание ведущих колес (поршень заклинило, и он постоянно давит на колодку) либо несрабатывание тормоза при нажатии на педаль.
2. Повреждения герметичности или поломка штуцера либо пыльника (может происходить вытекание тормозной жидкости в различных объемах).

При обнаружении вышеперечисленных признаков немедленно произведите тщательную диагностику.

Самостоятельный ремонт или покупка нового узла

Начнем с того, что неправильный или некачественный ремонт переднего тормозного цилиндра ваз 2114 может привести к плачевным последствиям, поэтому если вы не профессиональный автомеханик, самостоятельные работы производить не рекомендуем!
Кроме того, смысл ремонта не всегда обоснован по следующим причинам:
1. Стоимость детали в сборе по карману для большинства автолюбителей.
2. При использовании старого, подвергнутого модификациям (починкам) изделия, существует большая вероятность того, что не замененные, изношенные части откажут в самый неподходящий момент.
Потому самое рациональное, безопасное, правильное решение — полная замена узла.

Замена переднего тормозного цилиндра на Ваз 2114

  1. Для получения доступа к области работ первым делом снимаем колесо с той стороны, где вы хотите производить замену.
  2. После снятия колеса при помощи шестигранника ослабляем крепление тормозного цилиндра суппорта. Для этого необходимо немного раскрутить два болта, один сверху, другой снизу.
  3. Выкрутите и отсоедините тормозной шланг. Во избежание вытекания жидкости из него, подымите его вертикально, либо воткните в проходное отверстие герметичную заглушку.
  4. Далее, при мощи плоской отвертки, поддеваем шайбы креплений и при помощи разводного ключа откручиваем следующие 2 болта.
  5. Теперь корпус цилиндра легко отсоединяется вместе со скобой.
  6. До конца раскручиваем предварительно ослабленные болты под шестигранник. Отсоединяем скобу от корпуса нашего изделия.
  7. Обратная установка производится в зеркальной последовательности, за исключением того, что тормоза необходимо будет прокачать. Сделать это необходимо для того, чтобы удалить скопившийся воздух из системы.

Ремонт переднего тормозного цилиндра

1. Снимите соответствующее колесо.

2. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

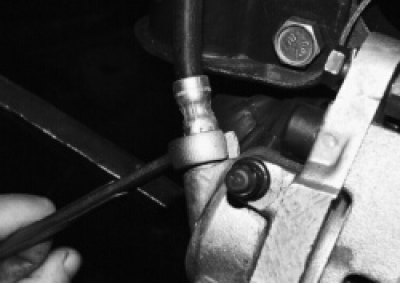

3. Ослабьте затяжку штуцера шланга на цилиндре тормозного механизма.

4. Отогните отверткой усики стопорных шайб и выверните два болта крепления суппорта, придерживая вторым ключом направляющие пальцы за шестигранники.

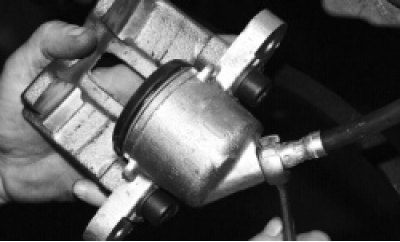

5. Выньте болты и снимите суппорт в сборе с цилиндром.

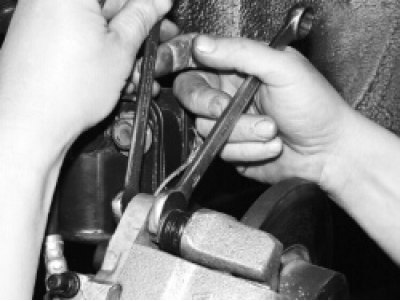

6. Удерживая ключом штуцер шланга за шестигранник, отверните цилиндр от наконечника.

Будьте осторожны — из шланга потечет тормозная жидкость. Обратите внимание на то, что на штуцере установлено медное уплотнительное кольцо. Замените сильно обжатое кольцо.

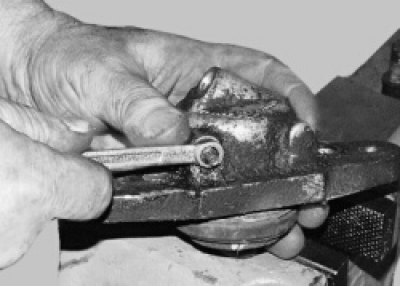

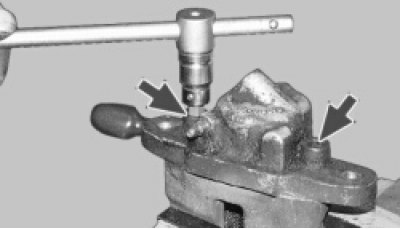

7. Зажмите суппорт в тиски и выверните два болта с внутренним шестигранником крепления цилиндра к суппорту. Снимите цилиндр с суппорта.

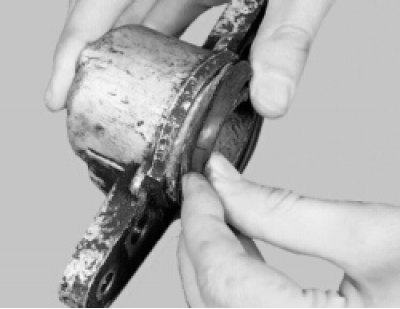

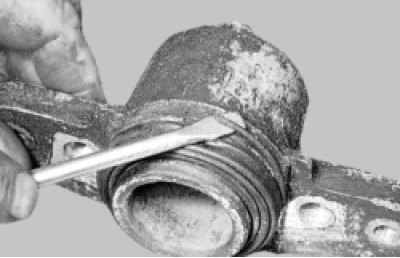

8. Аккуратно, чтобы не порвать защитный чехол, снимите стопорное кольцо.

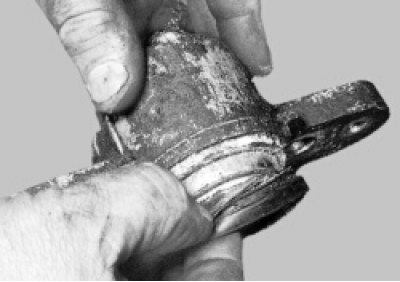

9. Снимите с цилиндра защитный чехол.

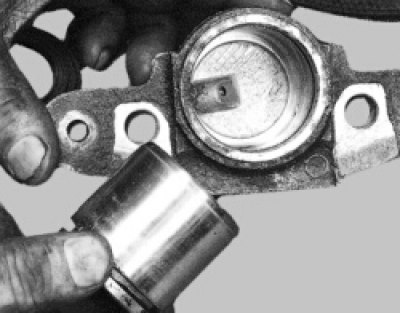

10. Подав сжатый воздух через отверстия для подачи тормозной жидкости, извлеките поршень из цилиндра.

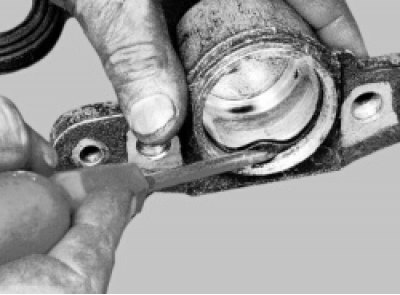

11. Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо.

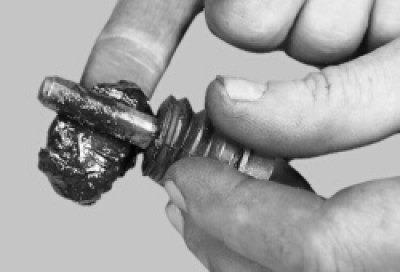

12. При необходимости замены цилиндра или самого клапана выверните клапан выпуска воздуха.

13. Внимательно осмотрите зеркало цилиндра и рабочую поверхность поршня. При обнаружении на них следов износа, повреждений или сильной коррозии замените цилиндр и поршень.

14. Замените поврежденное, разбухшее или потерявшее эластичность уплотнительное кольцо. Рекомендуется заменять кольцо при каждой разборке цилиндра независимо от его состояния.

15. Установите в проточку цилиндра новое уплотнительное кольцо, предварительно смазав его тормозной жидкостью.

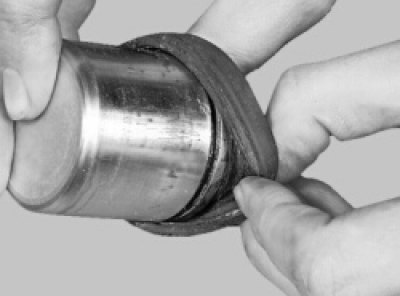

16. Вставьте кромку защитного колпака в проточку поршня.

17. Смажьте свежей тормозной жидкостью зеркало цилиндра и рабочую поверхность поршня. Введите поршень в цилиндр и установите наружную кромку защитного колпака в проточку корпуса цилиндра. Установите стопорное кольцо.

18. Установите цилиндр тормозного механизма в порядке, обратном снятию. Перед установкой направляющих пальцев смажьте их смазкой Униол-1.

19. Удалите воздух из гидросистемы привода тормозов (см. «Как прокачать тормоза»).
