Ремонт стартера на автомобиле ВАЗ своими руками

В статье очень подробно с фото сопровождением описан процесс по ремонту стартера на автомобиле ВАЗ 2110.

У нового автомобиля поломки и неполадки в стартере случаются редко. А вот если машина отслужила уже более 5 лет, то могут возникнуть проблемы. Определить неисправность стартера может и сам владелец автомобиля – машина не заводится, нехарактерные звуки во время запуска двигателя, стартер самопроизвольно выключается.

Но многие автомобилисты не обращают внимания на такие сигналы машины. И доводят ситуацию до того, что «спасти» стартер уже невозможно. Но опытный автомобилист, который следит за своим авто, сразу же, по звуку работающей машины, определит неисправность этой детали. Так как же чинить стартер? Его ремонт происходит в несколько десятков этапов описанных ниже.

Процедура по ремонту стартера:

1. Во-первых, нужно произвести снятие стартера с машины. Теперь приступаем к разборке детали.

2. Нужно отвернуть гайку.

3. Отсоедините от контактного болта тягового реле шину.

4. Аккуратно отверните два болта, которые держат тяговое реле.

5. Тяговое реле нужно снять со стартера.

6. Отложите сам стартер и выньте с тягового реле якорь. Чтобы это сделать, приподнимите его вверх, и петля якоря снялась с рычага.

7. Теперь возвращаемся к самому стартеру. Отверните гайки стяжных шпилек.

8. Следующим шагом снимите крышку со стороны привода с редуктором и той же деталью в сборе.

9. Крышку необходимо снять и со стороны коллектора с щётками и щёткодержателями.

10. Затем снимите с якорного вала шестерню.

11. Вытащите из стартера сам якорь.

12. На якорном валу установлена шайба со стороны привода (обратите на это особое внимание).

13. С помощью отвёртки или другого тонкого предмета выньте опору якорного вала.

14. Затем маленькой отвёрткой вытащите из стартерной крышки две стяжные шпильки. Вообще, убирать их необязательно, если вы спешите, можно их оставить, однако снимать привод и редуктор удобнее без этих шпилек.

15. После этого выньте три шестерни редуктора. Поломка стартера может заключаться именно в том, что у этих шестерен повреждены, сломаны зубья или игольчатые подшипники, заделанные в шестерни. Если этот недостаток присутствует, то замените детали, и стартер снова заработает.

16. Но, если шестерни в порядке, то продолжайте разбирать и проверять на поломки стартер дальше. Из крышки нужно вынуть редуктор с приводом, предварительно нажав на шестерню стартерного привода.

17. Опору с уплотнителем нужно снять с рычага.

19. Молотком сбейте со стопорного кольца ограничительное кольцо с помощью подходящей оправки.

20. Аккуратно снимите сначала стопорное кольцо, а затем ограничительное.

21. С вала привода снимите привод в сборе.

22. Открутите стопорное кольцо рычага.

23. Затем снимите рычаг с шайбой и поводком.

24. Отвёрткой открутите пружину рычага.

25. Теперь можно снять рычаг с подводка, и разъединить половинки рычага.

26. Уберите стопорное кольцо шестерни с зацеплением внутри.

27. Затем разберите шестерню с внутренним зацеплением и снимите опору вала привода с вала.

28. Аккуратно уберите уплотнительное кольцо с поры. Внимательно осмотрите его. Повреждённое, деформированное, затвердевшее кольцо плохо сказывается на работе всего стартера. Его нужно обязательно заменить.

29. Следующим этапом снимите вкладыш с опоры.

30. Со стороны коллектора выверните два винта и снимите щёткодержатель.

31. С помощью отвёртки подденьте фиксаторы щёток.

32. Затем снимите эти фиксаторы и их прижимные пружины. Опять же, деформированные или испорченные детали, сильно обжатые или искривлённые, порванные пружины замените.

33. Из направляющих щёткодержателя вытащите сами щётки.

34. Неизолированные щётки нужно снять.

35. Затем удалите картонную изоляционную прокладку. Если она повреждена, сжата, порвана, поменяйте её на новую.

36. Удалите изолированные щётки с соединительными шинами.

37. Внимательно и детально осмотрите якорь. Уделите внимание коллектору.

    1. Если деталь загрязнена, закопчена, прошлифуйте его стеклянной мелкой шкуркой. Если на нём видны следы значительной шероховатости или сильно выступают слюды, проточите деталь на токарном станке и затем прошлифуйте коллектор мелкой шкуркой.

2. Если на якоре видны следы жёлтого налёта от подшипника, то прочистите его стеклянной мелкой шкуркой, потому что впоследствии это может привести к заеданию валовой шестерни. Если на поверхностях таких деталей как цапф и шлиц вала есть выбоины или забоины, то замените весь якорь. Уделите внимание и обмотке по торцам якоря. Если вы увидели там какие-то недостатки, замените якорь.

  • 3. Проверьте надёжность пайки выводов обмотки якоря к пластинам коллектора.
  • 38. С помощью контрольной лампы, которую питает переменный ток напряжением 220 В, проверьте состояние обмотки якоря. Напряжение лампы проведите к пластине коллектора и сердечнику якоря. Если всё в порядке, лампа гореть не должна. Если всё-таки она горит, значит произошло замыкание якорной обмотки. В таком случае, просто замените якорь стартера новым.

    39. Удерживая обгонную муфту, шестерню стартера покрутите в обе стороны: по часовой стрелке шестерня должна ходить абсолютно свободно, а против часовой стрелки вращаться не должна вообще. Если что-то нарушено, то замените привод.

    40. Затем привод стартера оденьте на вал привода. Если всё в порядке, то он должен свободно, без заеданий и остановок перемещаться по шлицам вала.

    41. Если вы видите, что детали привода сильно изношены, деформированы, повреждены, замените привод. Если вы нашли забоины на заводной части зубьев шестерни, прошлифуйте их мелкозернистым наждачным кругом. Выбирайте круг малого диаметра.

    42. Осмотрите втулки, в которых вращаются валы. Они установлены в крышке стартера со стороны привода, со стороны коллектора, опоре вала якоря и привода. Если втулки деформированы или на них имеются задиры, замените крышки или опоры с поломанными втулками. Также следует заменить потрескавшиеся крышки и опоры.

    43. Внимательно осмотрите сам стартер, и в том случае, если на нём есть следы якорного задевания, поменяйте крышку и промежуточную опору на новую.

    44. Изношенные щётки до размера между рабочей поверхностью и выводом менее 3,5 мм, замените.

    45. Щётки должны свободно перемещаться в сторону щёткодержателя. А щёткодержатель не должен иметь трещин, сколов, недостатков. Проверьте, так ли это. Если всё в порядке, то переходите к следующему этапу ремонта. Если есть недостатки, замените детали.

    46. Приступите к осмотру вала привода. Его элементы не должны иметь следы повреждений, сильно износа и деформирования. Если есть налёт, снимите его стеклянной мелкой шкуркой. Работайте аккуратно, чтобы не повредить детали.

    47. С помощью омметра проверьте, замыкаются ли контактной пластиной контактные болты тягового реле. Если они не замыкаются, замените детали или просто отремонтируйте реле.

    48. Чтобы отремонтировать реле:

    • 1. Отверните два винта.
    • 2. Отпаяйте обмоток реле и выводы.
    • 3. Затем снимите крышку, и зачистите контакты и головки болтов шкуркой. Собирать реле следует в обратном порядке.

    49. Теперь приступайте к сборке стартера. Перед началом, смажьте зубья шестерёнок моторным маслом. Собирайте стартер в обратной последовательности.

    50. Установите щёткодержатель в стартер отдельно от крышки со стороны коллектора. Чтобы собрать и установить эту деталь, воспользуйтесь втулкой, диаметр которой (отметка 1) равен диаметру коллектора (примерно 30 миллиметров).

    51. Собранный щёткодержатель установите в корпус стартера до упора, затем уберите втулку и установите на стартер со стороны коллектора крышку. Ремонт закончен.

    И ваш стартер на автомобиль ВАЗ снова как новенький!

    Не крутит стартер ВАЗ 2110 – как решить эту проблему?

    Если не крутит стартер авто ВАЗ 2110, водителю нужно принять все меры для того, чтобы восстановить его работоспособность, так как неисправности данного элемента могут иметь серьезные последствия.

    Читать еще:  Фильтр печки ваз 2110

    Устройство стартера десятки

    На ВАЗ 2110 монтируется механизм модели 5702.3708, который представляет собой двигатель постоянного тока, содержащий два главных компонента: тяговое двухобмоточное реле; планетарный редуктор. Возбуждение данного двигателя происходит от постоянных магнитов. Они крепятся изнутри корпуса стартера, выполненного из стали. Указанный корпус соединяется с крышками (крепление выполняется при помощи двух шпилек).

    В конструкции стартера имеется якорь и статор. Вал якоря совершает вращение во вкладышах из металлокерамики, от него вращение идет через планетарный механизм на привод. При запуске стартера аккумулятор автомобиля передает напряжение на обмотки реле. Якорь, испытывая воздействие магнитного поля, втягивается, после чего шестерня планетарного механизма зацепляется с маховиком, что вызывает замыкание имеющихся в устройстве контактных болтов.

    После этого якорь остается во втянутом состоянии, а его крепление обеспечивается исключительно удерживающей обмоткой. Когда водитель поворачивает ключ в замке, отмечается обесточивание данной обмотки. Это приводит к тому, что якорь занимает свое начальное положение.

    Проверка работоспособности стартера ВАЗ 2110 – почему он не крутит?

    Перед тем, как начать разборку интересующего нас механизма системы пуска, следует убедиться в том, что он не срабатывает именно по причине своей неисправности. Проверка выполняется следующим образом:

    • Проворачиваем шестерню в направлении вращения якоря. В обратном направлении она не должна проворачиваться. Если такое обратное вращение присутствует, это свидетельствует о неисправности стартера.
    • Проверяем легкость передвижения муфты устройства вдоль вала (применяем отвертку). При нормально функционирующем механизме муфта перемещается без малейших затруднений.

    Используя «прикуривающие» провода и АКБ, анализируем исправность стартера. Для этого подключаем к корпусу стартера минусовую клемму (провод черного цвета), а тяговое реле через его управляющий кабель соединяем с плюсовой клеммой (провод красного цвета).

    В тех случаях, когда реле работает нормально, муфта привода выдвигается, при этом раздается характерный щелчок. Если она не включается, вам предстоит разборка стартера и замена тягового устройства.

    Также стартер авто ВАЗ 2110 не крутит тогда, когда не работает его якорь. Проверка якоря выполняется так: от реле (от его вывода) откидывают кабель; подключают к контактному болту указанный кабель. При исправном якоре частота его вращения должна составлять не менее пяти тысяч оборотов в минуту. Если частота меньше, стартер не срабатывает.

    Как производится разборка и ремонт стартера ВАЗ 2110?

    Устранить неисправности стартера без его демонтажа и разборки нельзя, поэтому его приходится снимать. Схема этой процедуры приводится далее: откидываем клеммы АКБ; от реле открепляем разъем кабеля; снимаем провод, маркированный «плюсом»; отсоединяем стартер от двигателя, отворачивая крепежные гайки.

    Механизм демонтирован, теперь можно приступать к его разборке, выполняя следующие действия:

    • на реле откручиваем гайку и отсоединяем тяговое устройство от болта-контакта;
    • снимаем реле, открутив два фиксатора;
    • извлекаем якорь реле с рычага (необходимо слегка поднять его вверх);
    • снимаем крышку стартера (требуется демонтировать шпильки).

    После всех этих операций появляется возможность убрать крышку механизма: сначала она снимается в сборе с приводом и редуктором со стороны привода, а затем – со щетками и их держателем со стороны коллектора. Теперь можно снимать с якорного вала шестерню и доставать якорь, а после этого демонтировать шестерни редуктора. Если на них имеются дефекты, требуется замена шестерен (именно из-за них стартер зачастую и не крутит).

    Далее с некоторым усилием давим на шестерню привода и достаем из крышки редуктор. После этого снимаем с рычага подпорку (она снабжена уплотняющим элементом), проверяем ее на наличие затвердеваний и деформаций. Очень часто стартер не крутит именно из-за таких мелочей. Просто поставьте другую прокладку, и вы надолго забудете о неработоспособности системы пуска.

    На следующем этапе разборки при помощи оправки следует снять со стопорного кольца ограничительное кольцо, затем снимается привод, рычажное кольцо и непосредственно рычаг с шайбой и поводком, а также пружина рычага. Теперь можно извлечь подпорку приводного вала, шестерню, кольцо-уплотнитель. Замена последней из указанных деталей необходима в тех случаях, когда она утратила свои эластичные характеристики (либо имеет явные признаки деформации).

    Разборка и ремонт щеток, якоря, втулок и сборка стартера десятки

    Держатель щеток снимается со стороны коллектора посредством отсоединения двух винтов. Следует осмотреть прижимные пружины и весь щеточный узел, уделив особое внимание его стопорам. Все деформированные элементы сразу же заменяют. Установка новых щеток является простым процессом, поэтому подробно описывать его нет необходимости.

    А вот с якорем, возможно, придется «повозиться», так как он часто является причиной того, что стартер «десятки» не крутит (да и замена втулок может занять немало времени). Желательно слегка прошлифовать коллектор якоря, а также проточить его на токарном станке, если его шероховатость велика. Замену якоря производят тогда, когда биение по отношению к цапфам его сердечника составляет величину более 0,08 миллиметров. Также рекомендуется ставить новый якорь при наличии на нем больших забоин и задир.

    Возможно, потребуется и замена втулок (в них совершают вращение валы), которые располагаются со стороны привода в крышке описываемого нами пускового механизма. Установка новых втулок рекомендована при наличии на них раковин и при сильном их износе. Сборка стартера выполняется в обратном порядке.

    Разборка и дефектовка стартера автомобиля ВАЗ-2110

    Работа по снятию стартера была рассмотрена в статье – «Снятие стартера»

    Особенности конструкции рассмотрены в статье – «Конструкция стартера»

    Головкой на 10 отворачиваем гайку нижнего вывода тягового реле и снимаем с вывода наконечник провода.

    Головкой на 8 отворачиваем два болта крепления тягового реле

    Снимаем втягивающее реле

    Соединение тягового реле с передней крышкой стартера уплотнено прокладкой.

    Снимаем прокладку и вынимаем из передней крышки пружину и якорь тягового реле.

    Ключом на 10 отворачиваем две гайки стяжных шпилек.

    Снимаем статор вместе с якорем со шпилек крышки

    Снимаем с вала якоря центральную шестерню

    Крестообразной отверткой отворачиваем два винта

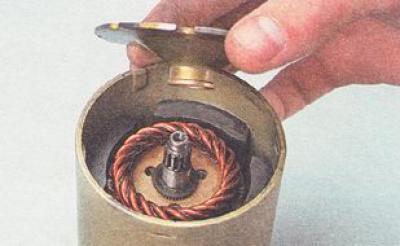

    …и снимаем заднюю крышку.

    Вынимаем из статора якорь.Снимаем с оси якоря регулировочную шайбу

    Ремонт стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Добро пожаловать!
    Стартер – вещь в автомобиле очень нужная, вить благодаря ней двигатель у машины и заводится, но в последнее время стартеры начинают подделывать и делать некачественными и поэтому многие автовладельцы, при установки нового стартера через очень короткий промежуток времени едут снова в сервис и меняют его на новый, хоть его можно вовсе и не менять, а просто самому хорошенько отремонтировать и при этом заложить в шестерёнки смазки, которую так мало кладут на заводе где изготавливают новые стартера для автомобилей.

    Примечание!
    Для осуществления ремонта стартера, из инструментов понадобится взять: Ключи, а именно гаечные, торцевые, накидные, кроме этого разжимные пассатижи потребуются и отвёртка (Всё зависит от того что именно вы будете менять в автомобиле, если лишь одно втягивающее реле к примеру, то в этом случае кроме гаечных ключей больше вам ничего не понадобится)!

    Краткое содержание:

    Когда нужно ремонтировать стартер?
    Если у вас автомобиль перестал заводится или плохо заводится, то это говорит о том, что возможно стартер пришёл в негодность, но кроме него ещё и замок зажигания может вызывать проблемы и автомобиль заводится не будет или даже те самые провода, поэтому однозначно сказать что именно стартер сломался не так то просто, но всё же самые частые причины это когда при повороте ключа что то щёлкает и автомобиль не заводится, или когда стартер крутится но делает это очень слабо и двигатель завестись в связи с этим не может (В этом случае ещё аккумуляторная батарея может быть разряжена), ну и последнее, это когда при повороте ключа, слышаться посторонние звуки (Скрежет металла и тому подобное) если у вас слышны такие звуки, то вообще не рекомендуем в ближайшее время пользоваться автомобилем, а иначе в будущем венец у маховика менять придётся, снимая для этого сам маховик с автомобиля.

    Читать еще:  Как снять радиатор отопителя ваз 2110

    Как отремонтировать стартер на ВАЗ 2110-ВАЗ 2112?

    Примечание!
    В начале стартер снимается с автомобиля и после чего проверяется на работоспособность, всю эту информацию вы можете найти в статье под названием: «Замена стартера на ВАЗ», но всё же в дополнение, ознакомьтесь с видео-ролик ниже, в котором более подробно рассказывается о том как можно будет проверить снятый стартера на работоспособность!

    Разборка:
    1) Сперва выкрутите гайку которая указана синей стрелкой и снимите находящийся за ней провод который указан зелёной стрелкой, тем самым после проделанной операции втягивающее реле можно уже будет снимать с автомобиля и никакие провода препятствовать этому не будут (Но на счёт снятия реле, чуть позже всё объясним так как там ещё пару болтов выкрутить нужно, но если же вам именно его и нужно поменять, то сразу пропускайте все пункты и читайте внимательно пункт под номером 3 в котором всё и описано), теперь же выкрутите две гайки (Указаны красными стрелками) стяжных шпилек которые удерживают статор и отсоедините его после чего от передней крышки.

    2) Теперь три планетарные шестерни редуктора снимите со стартера (Все они стрелками указаны), но только их может у вас быть как три, так и четыре, если всё же четыре шестерёнки вы обнаружили, то сперва самую центральную отвёрткой подденьте и после чего снимите её, затем оставшиеся три и когда они будут сняты, проверьте их состояние, шестерни не должны иметь сколов, задиров, следов коррозии и других повреждений, в противном случае они меняются на новые.

    Примечание!
    После снятия всех шестерён, останется ещё одна единственная и большая, под названием коронная шестерня, она так же не должна иметь сколов и других дефектов, сниматься она может как отдельно для этого её нужно просто поддеть отвёрткой (см. большое фото), так и вместе с валом привода, рычагом привода и опорой рычага для этого её уже нужно поддеть той же отвёрткой, но уже не за саму шестерню, а за опору (см. маленькое фото), если вы вдруг полностью весь привод сняли, то первым делом осмотрите его и убедитесь что на приводе зубья не выкрашены в какой либо другой цвет и что на них нет забоин и деформации, мелкие же дефекты устраняются алмазным надфилем или абразивным бруском, при необходимости замените целиком привод или весь стартер на новый!

    3) Что касаемо снятия втягивающего реле, у него есть два болта которые его крепят они ещё красными стрелками указаны, поэтому если вы хотите его снять, то эти болты выкручивайте и после чего потянув аккуратно за реле (Указано синей стрелкой), снимите его со стартера и кстати о его проверки, подсоедините к выводам тягового реле омметр и утопите после чего якорь во внутрь до упора, при этом показания омметра должны быть близки к нулю, если всё так у вас и есть, то реле исправно и не требует замены.

    4) Затем возьмите гаечный ключ и молоток и при помощи них, сбейте кольцо ограничителя хода (см. фото 1, не забудьте под привод ещё деревяшку какую ни будь подложить или кусок плотной резины, чтобы она не деформировалась), как только кольцо будет сбито, при помощи отвёртки извлеките другое, стопорное кольцо из проточки и после чего его снимите и за ним кольцо ограничителя хода с вала тоже снимите (см. фото 2), затем привод снимите с вала и когда он будет снят, разжимными щипцами подденьте стопорное кольцо и его снимите (см. фото 3) и тем самым вы привод сможете разобрать и заменить изношенные в нём детали, ну и в завершение оставшуюся часть с валом тоже если будет нужно можно разобрать, для этого снимите точно такое же стопорное кольцо (см. фото 4) и с вала снимите упорную шайбу, а так же опору вала и так далее.

    5) Следом при помощи плоской отвёртки, подденьте и тем самым снимите переднюю крышку (Она указана зелёной стрелкой), со статора и кстати, если на валу при снятии статора та самая центральная шестерня сидеть осталась которая ещё красной стрелкой указана, то вы её снимите, а иначе крышку снять не сможете, она в эту шестерёнку упираться будет (Не забудьте шестерню проверить, если на ней будут найдены следы деформации, то произведите её замену на новую).

    6) И в завершение, отверните два винта крепления крышки статора (см. фото 1) и после этого её снимите, как только крышка будет снята, при помощи отвёртки, подденьте щёточный узел стартера (см. фото 2), затем снимите находящуюся за ним переднюю опору вала (см. фото 3) и упорную шайбу как это на четвёртом фото показано и в конце взявшись за вал (Он ещё для наглядности стрелкой указан), преодолевая усилие магнитов, выньте якорь из статора и после вынимания, осмотрите его коллектор и обмотку, следов обугливания и различного рода деформаций, на обмотки якоря найдено быть не должно, в противном случае якорь меняется на новый, но если же с обмоткой всё в порядке, то переходите к очистке коллектора якоря, а именно если он сильно загрязнён, то при помощи наждачной бумаги (Нулёвки) зачистите его, после чего промойте якорь стартера водой в которой моющее средство разведено будет и в самом конце, когда работа уже проделана будет, очистите чистой ветошью насухо от воды и грязи якорь и обдуйте его сжатым воздухом (Сжатый воздух могут подавать такие детали как компрессор, шинный насос и так далее).

    Примечание!
    Кой о чём ещё мы вас предупредить хотели, когда щёточный узел будет снят, проверьте у него щётки, высота которых должна быть не менее 3.5 мм, а так же щётки не должны иметь повреждений и другого рода деформаций, кроме щёток детали редуктора (К ним относятся все шестерни) и привода уайт-спиритом ещё ко всему этому промойте и после чего можете приступать к обратной сборки стартера и к установки его на автомобиль!

    Сборка:
    Во время сборки на детали редуктора нанесите пластичную смазку, а привод окуните в моторное масло и дождитесь пока оно стечёт с него, втулки же в которых валы якоря и привода стартера вращаются и ещё винтовые шлицы привода, смажьте моторным маслом, если вы снимали щётки для их замены, то на своё место их можно установить при помощи специальной оправки или если её нет, тогда следующим способом поступите, а именно двумя винтами закрепите щёточный узел к крышке, после чего смажьте конец вала якоря двумя каплями моторного масла и вставьте все (Четыре) щётки, в соответствующие щеткодержатели, но при этом пружины щёток не устанавливайте на свои места и после наденьте щеточный узел на коллектор якоря, после чего плоскогубцами разожмите наружные упоры пружин всех щёток (см. фото 1), далее вставьте в эти места пружины (см. фото 2) и удерживая каждую пружину по отдельности (В начале одну, затем вторую и так далее) там отвёрткой (Чтобы она не вылетела), загните плоскогубцами упоры пружины, таким же образом на свои места установите другие пружины и вставьте якорь в статор (Когда его вставлять будете, аккуратно делайте всё и старайтесь чтобы коллектор якоря не вышел из зацепления со щеточным узлом, а иначе повторно щёточный узел ставить придётся), при этом на якоре должен будет уже стоять щёточный узел и крышка, все оставшиеся детали соберите в обратном порядке снятию.

    Читать еще:  Распиновка модуля зажигания ваз 2110

    Дополнительный видео-ролик:
    Наглядно увидеть процедуру ремонта стартера, вы сможете в ролике ниже:

    Примечание!
    В ролике выше не показывается ремонт бендикса он же привод, а показывается только частичная разборка стартера, более же подробно о том как снять и разобрать данный привод, смотрите в другом ролике, который расположен так же, ниже:

    Проверка, разборка и ремонт стартера

    Примечание. В зависимости от возникшей неисправности последовательность и объем ремонтных работ могут быть изменены.

    Наиболее часто возникающие неисправности стартера:

    1. Перегорает обмотка или подгорают контактные болты и контактная пластина в тяговом реле стартера. Для устранения этих неисправностей необходимо заменить тяговое реле стартера. Это можно сделать на автомобиле, не снимая стартер;

    2. Неисправна обгонная муфта привода стартера. Для устранения этой неисправности необходимо разобрать стартер и заменить привод;

    3. Изношены щетки стартера. Следует снять с автомобиля стартер, заменить щеточный узел и зачистить коллектор. При замене щеточного узла нет необходимости снимать привод стартера и тяговое реле.

    Для выполнения работ по ремонту стартера вам потребуются:

    • два силовых провода (с зажимами на концах) для запуска двигателя от аккумулятора другого автомобиля;
    • разжимные щипцы для снятия стопорных колец;
    • омметр.

    Примечание. Проверить электрическую часть стартера можно, не разбирая его.

    1. Снимаем с автомобиля стартер.

    Полезный совет. Выполняя проверку, не допускайте короткого замыкания зажима провода, соединенного с положительным выводом аккумуляторной батареи, на корпус стартера. Для этого зажим следует удлинить, например, вставив в него стальную выколотку.

    2. Одним проводом соединяем отрицательный вывод аккумуляторной батареи с корпусом стартера. Второй провод, соединенный с положительным выводом аккумуляторной батареи, подсоединяем к контактному болту (2) тягового реле, к которому подсоединен провод стартера. Если якорь стартера начнет вращаться — двигатель стартера исправен.

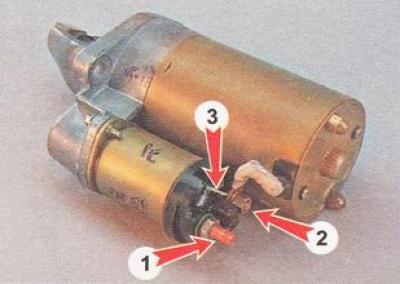

    3. Подсоединяем второй провод к контактному болту (1) тягового реле стартера. Используя отвертку или другой подходящий металлический предмет, замыкаем между собой вывод (3) и контактный болт тягового реле стартера. Если раздался громкий щелчок и якорь стартера начал вращаться — тяговое реле исправно.

    Для дальнейшей проверки стартера, а также для определения причины неисправности необходимо разобрать стартер.

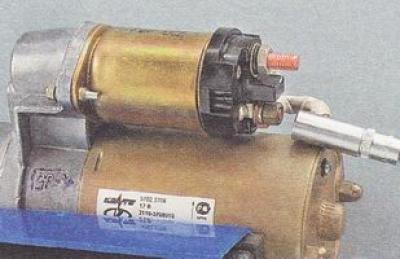

    1. Торцовым ключом на 10 мм отворачиваем гайку крепления наконечника провода к выводу (контактному болту) тягового реле стартера.

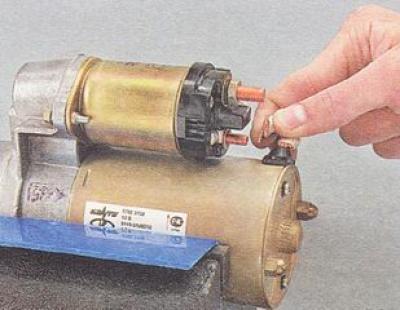

    2. Снимаем наконечник провода с контактного болта тягового реле стартера.

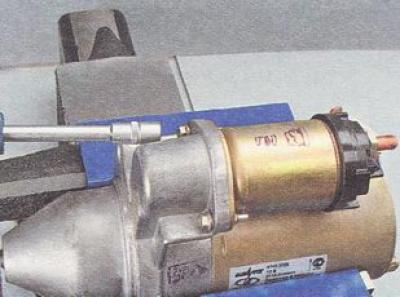

    3. Торцовым ключом на 8 мм отворачиваем два болта крепления тягового реле стартера.

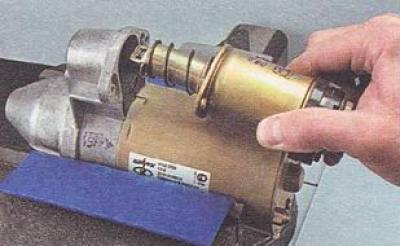

    4. Снимаем тяговое реле со стартера (при этом необходимо отсоединить серьгу сердечника тягового реле от верхнего конца рычага привода).

    Рекомендация. Проверьте легкость хода сердечника тягового реле стартера. Подсоедините к выводам тягового реле омметр и, утапливая якорь до упора, убедитесь, что замыкаются контактные болты (электрическое сопротивление близко к нулю). Неисправное тяговое реле стартера необходимо заменить.

    5. Торцовым ключом на 10 мм отворачиваем две гайки стяжных шпилек.

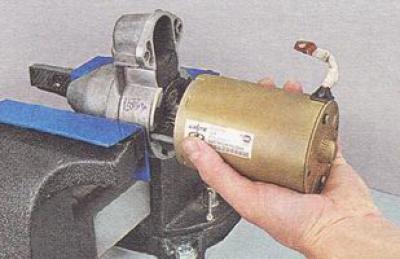

    6. Аккуратно отсоединив статор от передней крышки стартера, снимаем статор со шпилек.

    7. Снимаем центральную шестерню планетарного редуктора стартера (иногда шестерня остается на валу якоря).

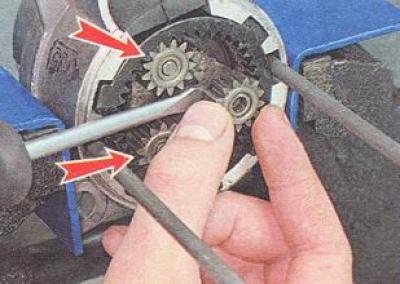

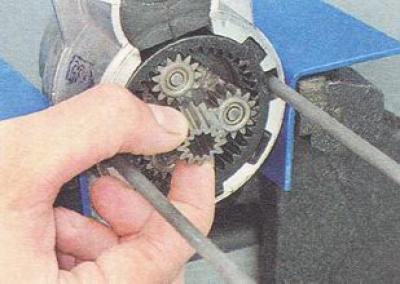

    8. Поддевая шлицевой отверткой, поочередно снимаем три планетарные шестерни редуктора стартера.

    Рекомендация. Проверьте состояние планетарного редуктора стартера. Игольчатые подшипники сателлитных шестерен должны быть не повреждены. На зубьях шестерен редуктора не должно быть сколов, задиров, следов коррозии и других повреждений. Необходимо заменить неисправные элементы редуктора (либо привод или стартер в сборе).

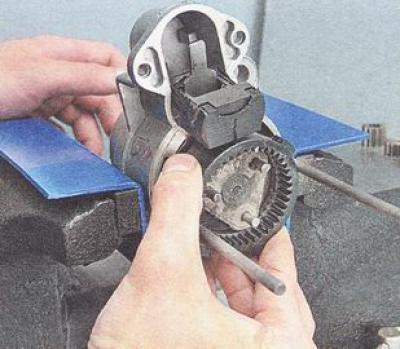

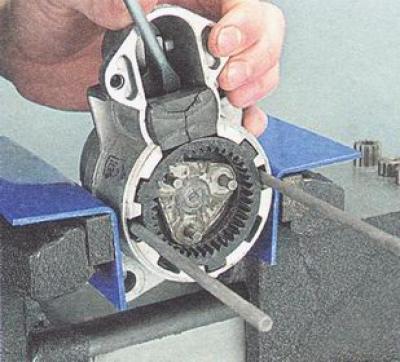

    9. Отверткой упираясь в верхнюю часть передней крышки стартера, поддеваем опору рычага привода.

    10. Извлекаем из крышки привод вместе с валом привода, рычагом привода, опорой рычага и внешней шестерней редуктора.

    Рекомендация. Проверьте состояние привода. Привод должен свободно без заедания перемещаться по шлицам вала. Шестерня привода стартера должна свободно приворачиваться только в одном направлении, не допустимы выкрашивание зубьев и сильные забоины на заходной части зубьев. Мелкие дефекты можно устранить алмазным надфилем или абразивным бруском. Необходимо заменить неисправный и сильно изношенный привод (либо стартер в сборе).

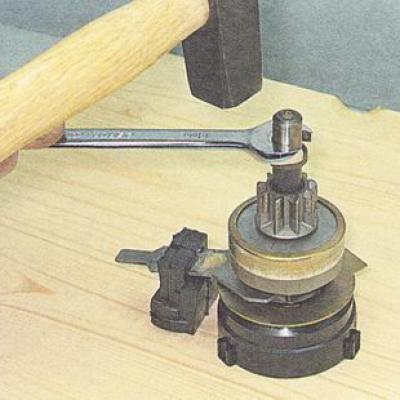

    11. Молотком через рожковый ключ на 13 мм сбиваем кольцо ограничителя хода привода стартера (при этом под шестерню редуктора следует подложить деревянный брусок или кусок плотной резины).

    12. Шлицевой отверткой извлекаем из проточки вала стопорное кольцо ограничителя хода привода и снимаем с вала стопорное кольцо и кольцо ограничителя хода.

    13. Снимаем с вала привод стартера в сборе с рычагом и муфтой.

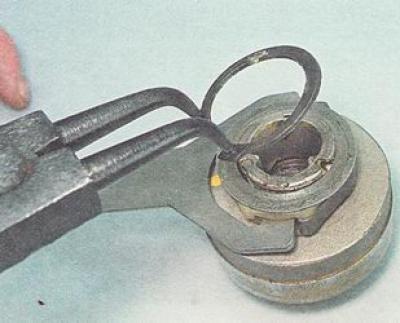

    14. Специальными разжимными щипцами снимаем стопорное кольцо муфты рычага привода.

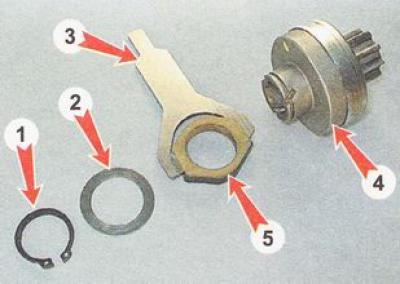

    15. Снимаем с привода (4) шайбу (2), муфту (5) в сборе с рычагом привода (3).

    Примечание. При замене только привода дальнейшие работы по разборке стартера можно не производить.

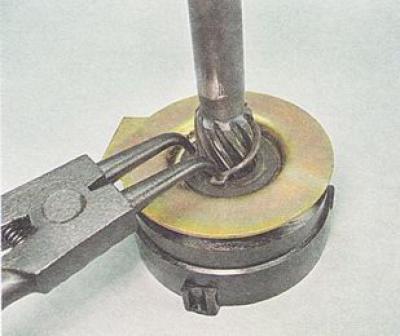

    16. Специальными разжимными щипцами снимаем стопорное кольцо опоры вала привода.

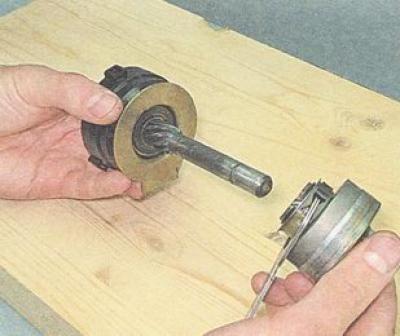

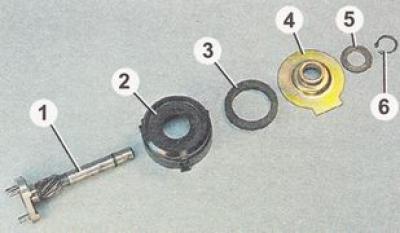

    17. С вала привода (1) последовательно снимаем упорную шайбу (5), опору вала (4), уплотнительное резиновое кольцо (3) и внешнюю шестерню планетарного редуктора (2).

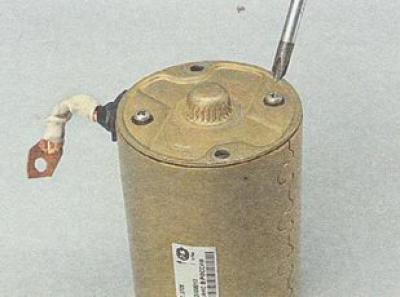

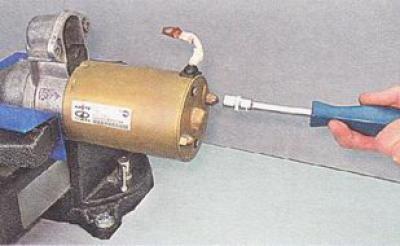

    18. Крестовой отверткой отворачиваем два винта крепления щеточного узла к задней крышке стартера.

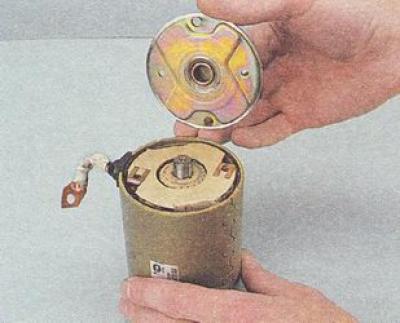

    19. Снимаем заднюю крышку стартера.

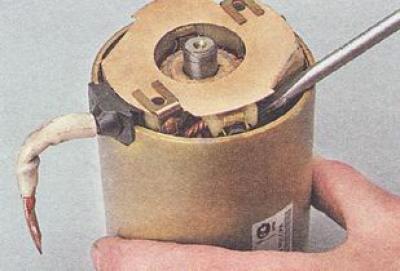

    20. Поддев шлицевой отверткой, снимаем щеточный узел с коллектора якоря стартера.

    21. Снимаем переднюю опору вала якоря.

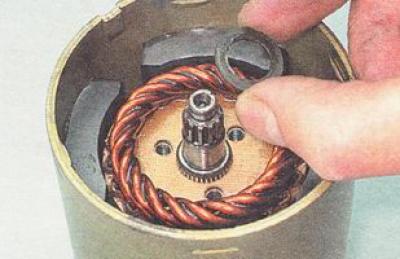

    22. Снимаем с вала якоря упорную шайбу.

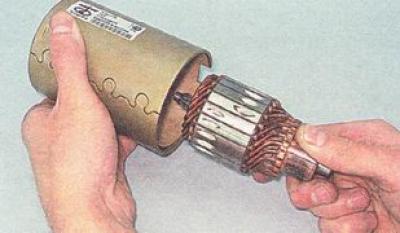

    23. Преодолевая усилие магнитов, вынимаем якорь из статора.

    24. Осматриваем коллектор и обмотки якоря стартера.

    Примечание. Следы обугливания обмоток стартера не допускаются — такой якорь необходимо заменить.

    25. Загрязненный коллектор зачищаем наждачной бумагой («нулевкой»), зажав вал якоря через полоску плотной бумаги в патрон электродрели. Промываем якорь стартера водой с моющим средством для удаления грязи, угольной пыли и остатков абразива и тщательно протираем чистой ветошью насухо, обдуваем сжатым воздухом от шинного насоса.

    26. Заменяем изношенные щетки (высота от рабочей кромки до вывода равна или меньше 3,5 мм) и щетки, имеющие механические повреждения.

    27. Промываем детали редуктора и привода уайт-спиритом или керосином.

    Установить щеточный узел на коллектор якоря стартера можно с помощью специальной оправки или инструментальной головки подходящего размера и формы. В случаи их отсутствия установить щетки можно без этих приспособлений. Для этого:

    1. Двумя винтами крепим щеточный узел к задней крышке стартера.

    2. Смазываем конец вала якоря стартера двумя каплями моторного масла.

    3. Вставляем четыре щетки в соответствующие щеткодержатели. Не вставляя в щеткодержатели пружины щеток, надеваем щеточный узел на коллектор якоря.

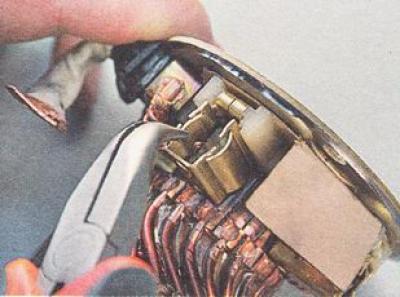

    4. Плоскогубцами с тонкими губками отгибаем наружные упоры пружин всех четырех щеток.

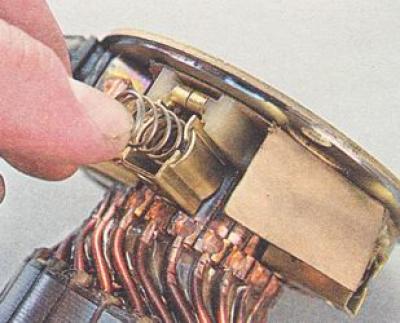

    5. Вставляем в щеткодержатель пружину.

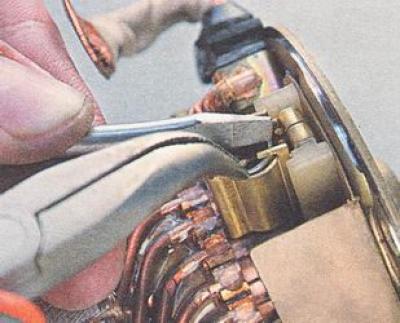

    6. Удерживая пружину отверткой, плоскогубцами загибаем четыре упора пружины. Таким же способом устанавливаем остальные три пружины.

    7. Вставляем в статор якорь стартера с надетыми на него щеточным узлом и задней крышкой (при этом необходимо придерживать якорь, чтобы его коллектор не вышел из зацепления со щеточным узлом).

    Дальнейшую сборку стартера выполняем в последовательности обратной разборке. При этом на детали редуктора наносим пластичную смазку. Перед установкой привода окунаем его в моторное масло и даем маслу стечь. Втулки, в которых вращаются валы якоря и привода стартера, а также винтовые шлицы привода смазываем моторным маслом.

    8. Чтобы убедится в правильности сборки стартера перед установкой проверяем его работоспособность, как это показано в начале раздела.

    Ссылка на основную публикацию
    Adblock
    detector
